Maße
Außen-Ø D: 52 mm · Bohrung d: 25 mm
2 × MaßeGrößenmarkierungen
Beschriftungsvorlage: Rillenkugellager

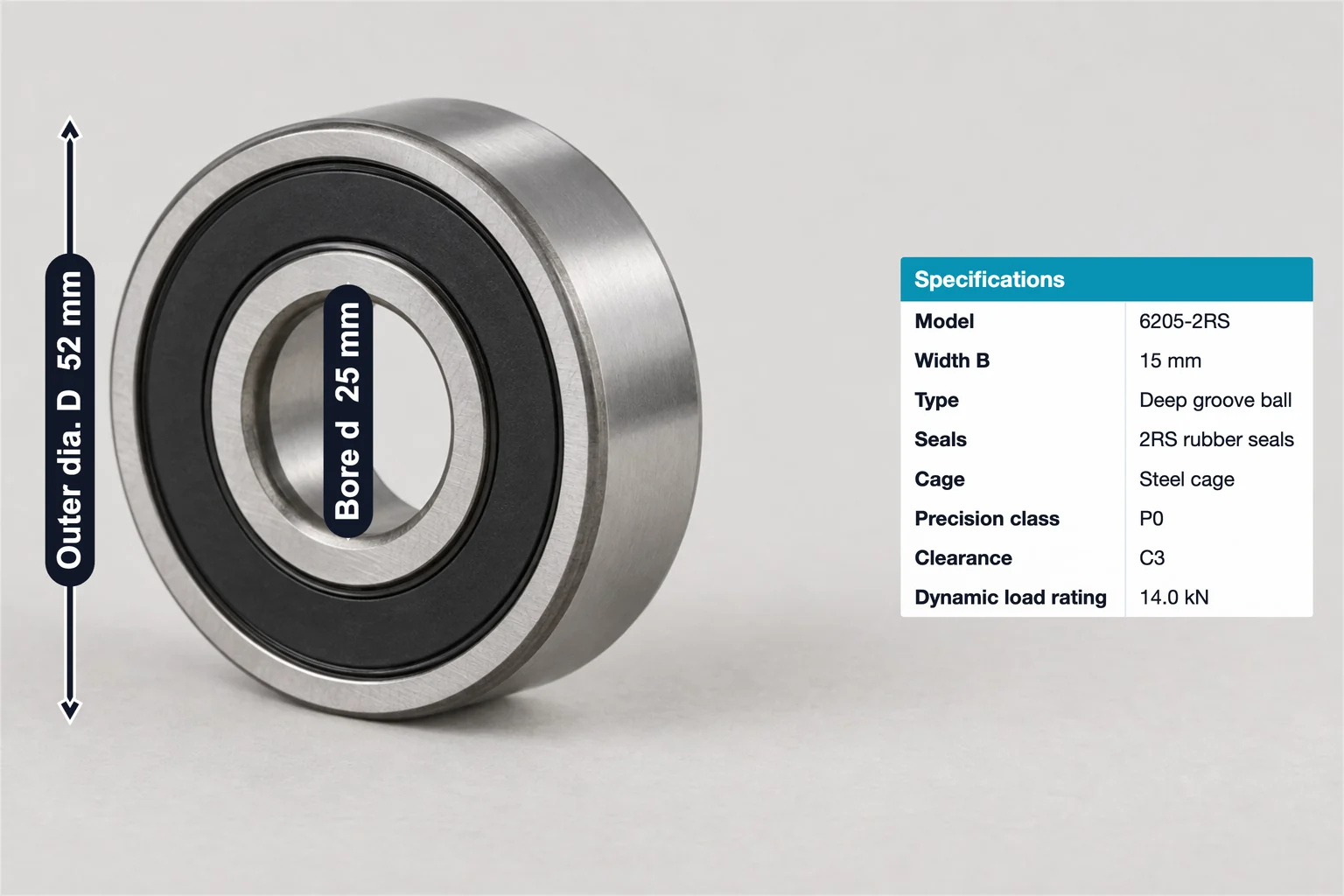

Lager-Beispiel für Wälzlagerlieferanten: Außen-Ø und Bohrung an einem 6205-2RS, Tabelle mit Breite, Dichtung, Käfig, Toleranzklasse, Lagerluft und Tragzahl.
Für Ihr Produkt anpassen
Behalten Sie das Layout bei und ergänzen Sie Foto und Spezifikationen.
Überblick
Das enthält diese Vorlage
Diese Vorlage für Rillenkugellager enthält 3 Beschriftungen: Linien für Außendurchmesser und Bohrung und eine Spezifikationstabelle. Die Werte sind Beispiele und keine Messwerte Ihres Produkts.
Spezifikationstabelle
Spezifikationen: Bezeichnung: 6205-2RS · Breite B: 15 mm · Bauart: Rillenkugellager
1 × SpezifikationstabelleSpezifikationen
Beispielspezifikationen
Diese Werte dienen als Beispiel. Ersetzen Sie sie durch die geprüften Maße und Spezifikationen Ihres Produkts.
Angaben im Bild
- Außen-Ø D
- 52 mm
- Bohrung d
- 25 mm
- Bezeichnung
- 6205-2RS
- Breite B
- 15 mm
Maße2
| Beschriftung | Wert |
|---|---|
| Außen-Ø D | 52 mm |
| Bohrung d | 25 mm |
Spezifikationstabelle1
| Beschriftung | Wert |
|---|---|
| Spezifikationen | |
| Bezeichnung | 6205-2RS |
| Breite B | 15 mm |
| Bauart | Rillenkugellager |
| Dichtung | 2RS, Gummidichtungen |
| Käfig | Stahlkäfig |
| Toleranzklasse | P0 |
| Lagerluft | C3 |
| Dynamische Tragzahl | 14.0 kN |
