Maße
Gesamtlänge: 520 mm · Gesamthöhe: 360 mm
2 × MaßeGrößenmarkierungen

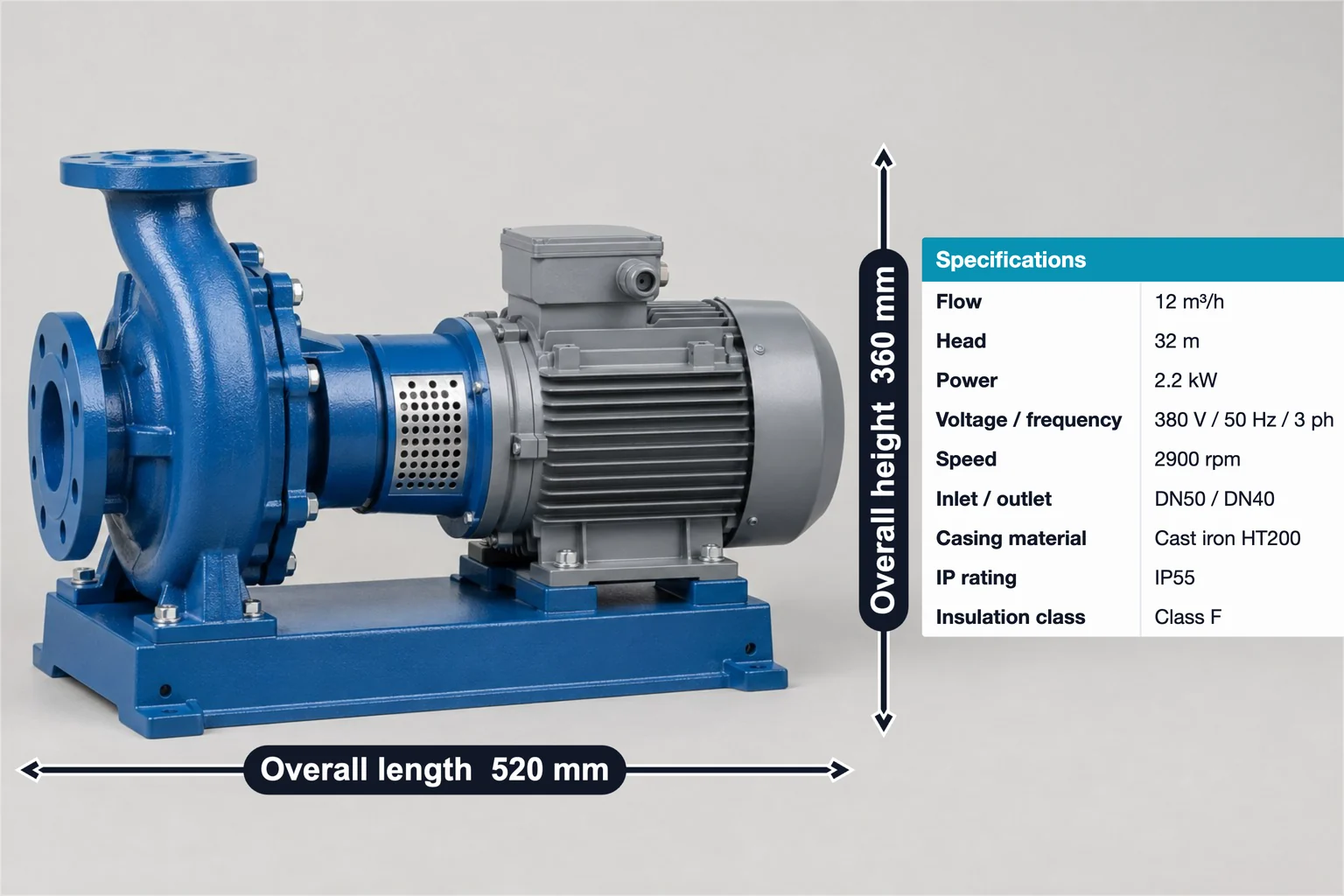

Beschriftungsvorlage: Axial saugende Kreiselpumpe
Beispiel für Pumpen- und Motorenlieferanten: Gesamtlänge und -höhe, Tabelle mit Förderstrom, Förderhöhe, Leistung, Spannung, Drehzahl, Stutzen und Schutzart.
Für Ihr Produkt anpassen
Behalten Sie das Layout bei und ergänzen Sie Foto und Spezifikationen.
Überblick
Das enthält diese Vorlage
Diese Vorlage für Kreiselpumpen enthält 3 Beschriftungen: Linien für Gesamtlänge und Gesamthöhe und eine Spezifikationstabelle. Die Werte sind Beispiele und keine Messwerte Ihres Produkts.
Spezifikationstabelle
Spezifikationen: Förderstrom: 12 m³/h · Förderhöhe: 32 m · Leistung: 2.2 kW
1 × SpezifikationstabelleSpezifikationen
Beispielspezifikationen
Diese Werte dienen als Beispiel. Ersetzen Sie sie durch die geprüften Maße und Spezifikationen Ihres Produkts.
Angaben im Bild
- Gesamtlänge
- 520 mm
- Gesamthöhe
- 360 mm
- Förderstrom
- 12 m³/h
- Förderhöhe
- 32 m
Maße2
| Beschriftung | Wert |
|---|---|
| Gesamtlänge | 520 mm |
| Gesamthöhe | 360 mm |
Spezifikationstabelle1
| Beschriftung | Wert |
|---|---|
| Spezifikationen | |
| Förderstrom | 12 m³/h |
| Förderhöhe | 32 m |
| Leistung | 2.2 kW |
| Spannung / Frequenz | 380 V / 50 Hz / 3-phasig |
| Drehzahl | 2900 rpm |
| Saug- / Druckstutzen | DN50 / DN40 |
| Gehäusewerkstoff | Grauguss HT200 |
| Schutzart | IP55 |
| Isolierstoffklasse | Klasse F |
