Dimensiones
Diámetro exterior (OD): 280 mm · Agujero central Ø: 68 mm
2 × DimensionesEtiquetas de Tamaño
Plantilla de anotación de disco de freno

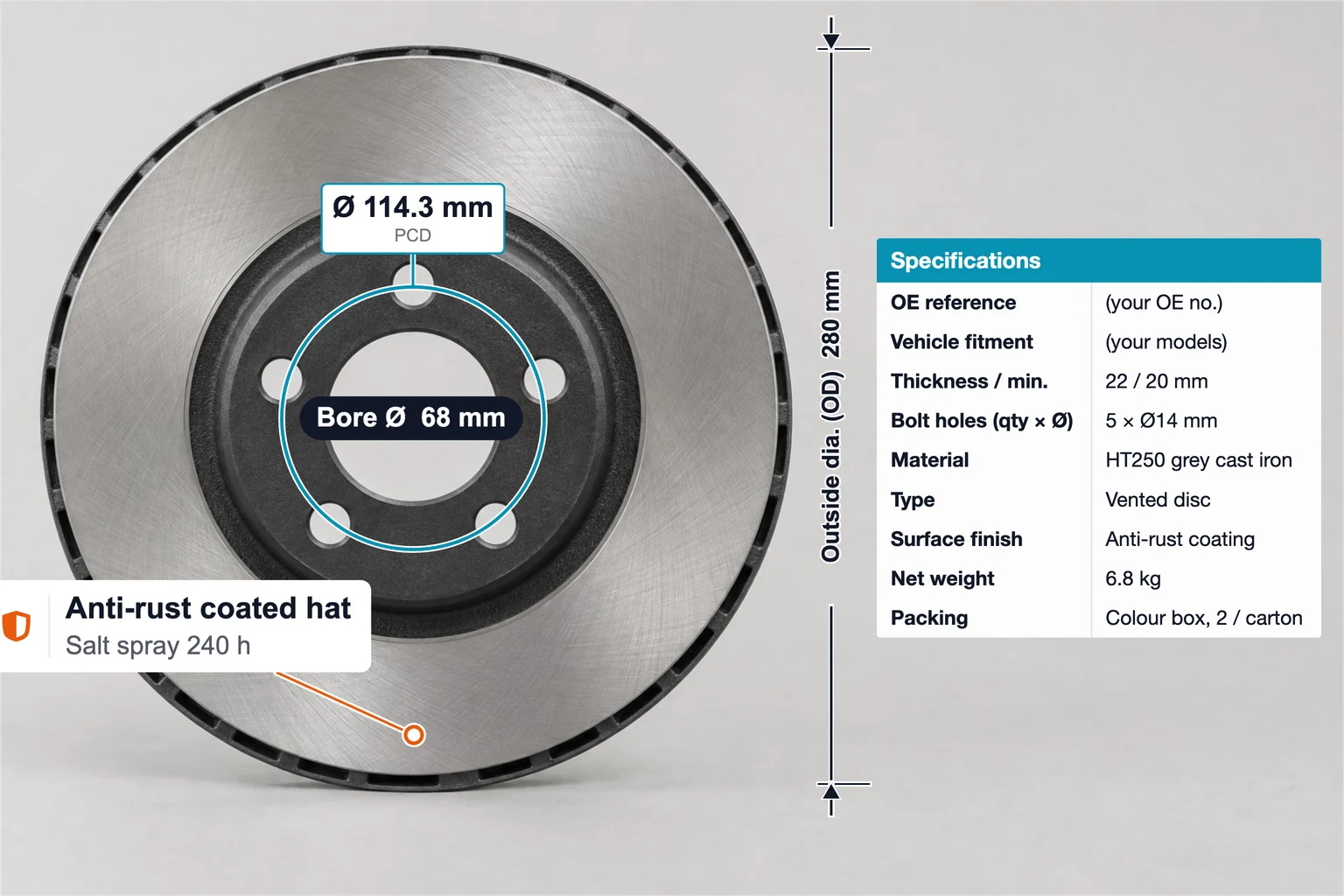

Disco de freno de ejemplo para autopartes: diámetro exterior, agujero central y PCD, tabla con campos OE y aplicación vehicular, y etiqueta del recubrimiento.
Adáptala a tu producto
Conserva el diseño y añade tu foto y especificaciones.
Vista general
Qué incluye esta plantilla
Esta plantilla de disco de freno tiene 5 anotaciones: dos líneas de dimensiones, un marcador de diámetro para el PCD, una tabla de especificaciones y una etiqueta de características. Los valores son ejemplos, no medidas de tu producto.
Tabla de especificaciones
Especificaciones: Referencia OE: (tu n.º OE) · Aplicación vehicular: (tus modelos) · Espesor / mín.: 22 / 20 mm
1 × Tabla de especificacionesDiámetro
PCD: Ø 114.3 mm
1 × DiámetroEtiqueta de características
Campana con recubrimiento antióxido: Niebla salina 240 h
1 × Etiqueta de característicasEspecificaciones
Especificaciones de ejemplo
Estos valores son ilustrativos. Sustitúyelos por las medidas y especificaciones verificadas de tu producto.
Datos que aparecen en la imagen
- Diámetro exterior (OD)
- 280 mm
- Agujero central Ø
- 68 mm
- PCD
- Ø 114.3 mm
- Espesor / mín.
- 22 / 20 mm
Dimensiones2
| Anotación | Valor |
|---|---|
| Diámetro exterior (OD) | 280 mm |
| Agujero central Ø | 68 mm |
Tabla de especificaciones1
| Anotación | Valor |
|---|---|
| Especificaciones | |
| Referencia OE | (tu n.º OE) |
| Aplicación vehicular | (tus modelos) |
| Espesor / mín. | 22 / 20 mm |
| Agujeros de pernos (cant. × Ø) | 5 × Ø14 mm |
| Material | Hierro fundido gris HT250 |
| Tipo | Disco ventilado |
| Acabado superficial | Recubrimiento antióxido |
| Peso neto | 6.8 kg |
| Embalaje | Caja a color, 2 por caja master |
Diámetro1
| Anotación | Valor |
|---|---|
| PCD | Ø 114.3 mm |
Etiqueta de características1
| Anotación | Valor |
|---|---|
| Campana con recubrimiento antióxido | Niebla salina 240 h |
Cómo empezar
Del ejemplo a tu producto
- 01
Abre la plantilla
Abre este ejemplo editable en el editor de SizeMarker.
- 02
Añade tu foto
Sustituye la imagen y ajusta los marcadores a tu producto.
- 03
Revisa y exporta
Introduce las medidas y especificaciones reales, revisa cada anotación y exporta.
FAQ
Preguntas frecuentes
¿Qué muestra esta plantilla de disco de freno?
Marca un diámetro exterior de 280 mm, un agujero central de 68 mm y un PCD de 114.3 mm; reúne espesor, agujeros de pernos, material, acabado y embalaje en una tabla de especificaciones, y señala la campana con recubrimiento antióxido.
¿Puedo usar la foto de mi disco de freno?
Sí. Abre la plantilla en SizeMarker, sustituye la foto, coloca cada marcador sobre tu pieza y edita valores, etiquetas y estilos. Revisa cada valor con tu pieza antes de exportar.
¿Por qué la referencia OE y la aplicación vehicular están vacías?
Dependen de tu pieza, así que la tabla las deja como campos para tus números OE y los modelos de vehículo que hayas verificado. Los demás valores también son ejemplos que debes sustituir.
