Dimensions
Diamètre extérieur (OD): 60.3 mm · Centre-extrémité: 64 mm · Longueur hors tout: 128 mm
3 × DimensionsÉtiquettes de Taille

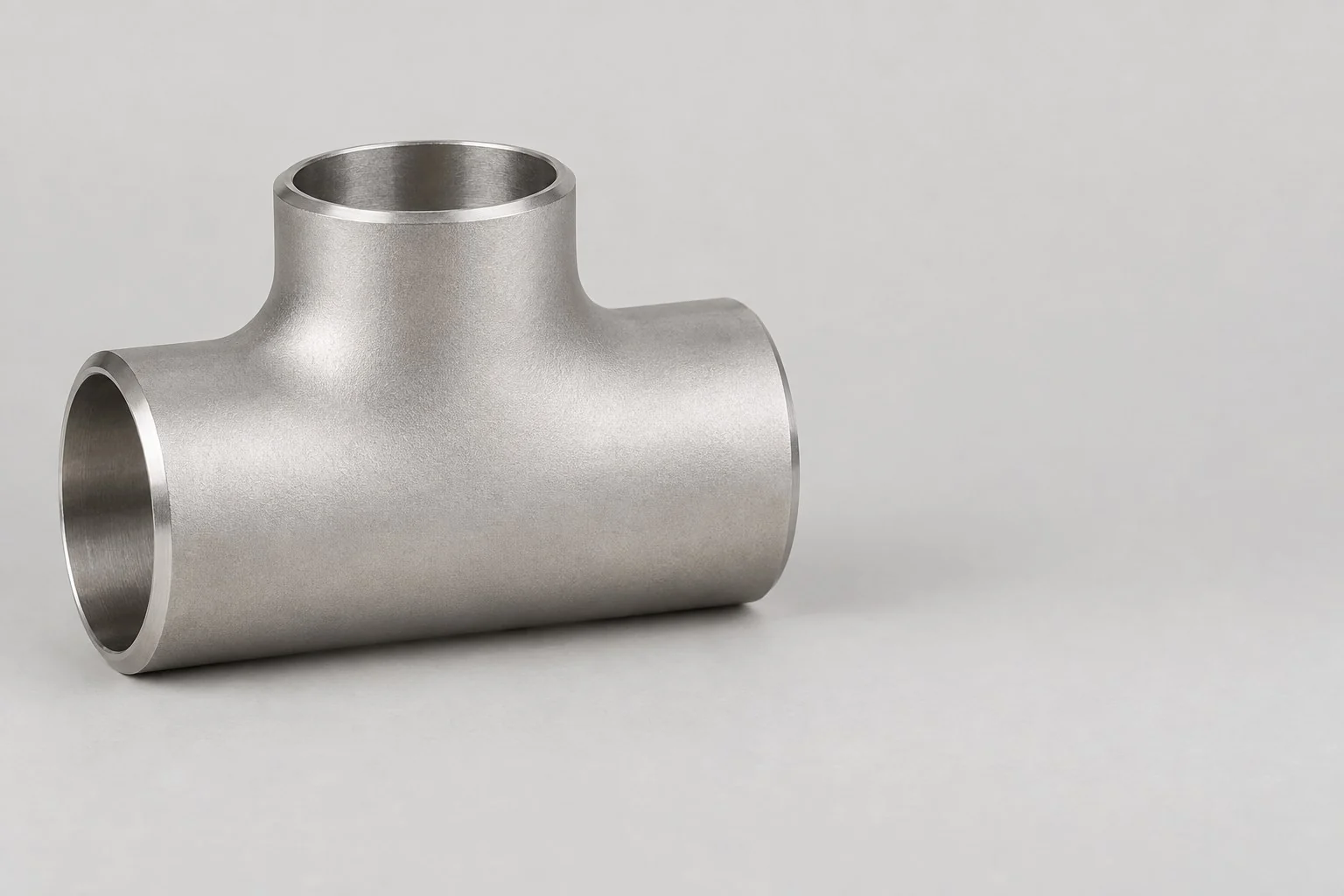

Modèle d’annotation : té à souder bout à bout
Exemple de raccord pour fournisseurs de tuyauterie : diamètre extérieur, centre-extrémité et longueur, tableau avec norme, taille, schedule, matériau et MTC.
Adaptez-le à votre produit
Gardez la mise en page, ajoutez votre photo et vos spécifications.
Présentation
Ce que contient ce modèle
Ce modèle de té à souder bout à bout comporte 4 annotations : trois lignes de dimensions et un tableau de spécifications. Les valeurs sont des exemples, pas des mesures de votre produit.
Tableau de spécifications
Spécifications: Norme: ASME B16.9 · Taille: NPS 2 (DN50) · Épaisseur de paroi: Sch 40S · 3.91 mm
1 × Tableau de spécificationsSpécifications
Exemples de spécifications
Ces valeurs sont des exemples. Remplacez-les par les dimensions et les spécifications vérifiées de votre produit.
Données figurant sur l’image
- Diamètre extérieur (OD)
- 60.3 mm
- Centre-extrémité
- 64 mm
- Longueur hors tout
- 128 mm
- Norme
- ASME B16.9
Dimensions3
| Annotation | Valeur |
|---|---|
| Diamètre extérieur (OD) | 60.3 mm |
| Centre-extrémité | 64 mm |
| Longueur hors tout | 128 mm |
Tableau de spécifications1
| Annotation | Valeur |
|---|---|
| Spécifications | |
| Norme | ASME B16.9 |
| Taille | NPS 2 (DN50) |
| Épaisseur de paroi | Sch 40S · 3.91 mm |
| Matériau | ASTM A403 WP316L |
| Raccordement | Bout à souder |
| Finition | Décapé et passivé |
| Certificat (MTC) | EN 10204 3.1 |
Mode d’emploi
De l’exemple à votre produit
- 01
Ouvrez le modèle
Ouvrez cet exemple modifiable dans l’éditeur SizeMarker.
- 02
Ajoutez votre photo
Remplacez l’image et ajustez les repères à votre produit.
- 03
Vérifiez et exportez
Saisissez les dimensions et spécifications réelles, vérifiez chaque annotation et exportez.
FAQ
Questions fréquentes
Que montre ce modèle de té à souder bout à bout ?
Il indique un diamètre extérieur de 60.3 mm, une cote centre-extrémité de 64 mm et une longueur hors tout de 128 mm, et regroupe la norme ASME B16.9, la taille NPS 2 (DN50), une paroi Sch 40S de 3.91 mm, la nuance ASTM A403 WP316L, les extrémités à souder bout à bout, la finition décapée et passivée et un certificat EN 10204 3.1.
Puis-je utiliser la photo de mon raccord ?
Oui. Ouvrez le modèle dans SizeMarker, remplacez la photo, placez chaque ligne sur votre raccord et modifiez les valeurs, les libellés et les styles. Vérifiez chaque valeur par rapport à votre produit avant d’exporter.
Puis-je utiliser ces valeurs pour mon produit ?
Non. Les dimensions, la norme, la nuance de matériau et le type de certificat sont des exemples. N’indiquez une norme, une nuance ou un certificat 3.1 que si vos raccords sont fabriqués et certifiés selon ceux-ci.
