Dimensions
Longueur hors tout: 300 mm · Hauteur hors tout: 470 mm · Ø extérieur de bride: 220 mm
3 × DimensionsÉtiquettes de Taille

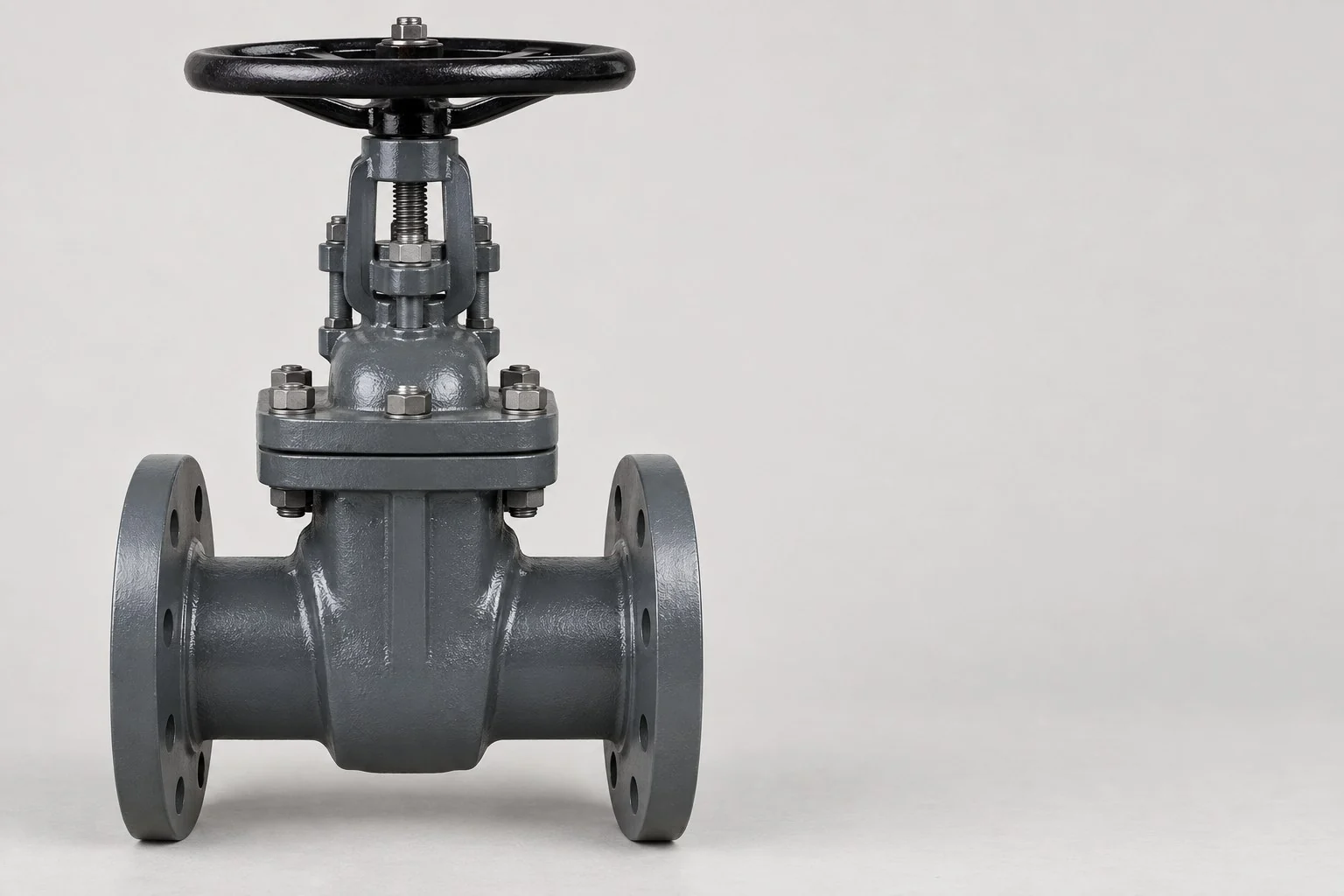

Modèle d’annotation : vanne à opercule
Exemple de vanne à opercule pour fournisseurs : longueur, hauteur, Ø extérieur de bride, tableau DN/PN et pièces numérotées. Ajoutez vos données vérifiées.
Adaptez-le à votre produit
Gardez la mise en page, ajoutez votre photo et vos spécifications.
Présentation
Ce que contient ce modèle
Ce modèle de vanne à opercule comporte 9 annotations : trois lignes de dimensions, un tableau de spécifications, quatre repères numérotés pour les pièces et une légende des pièces. Les valeurs sont des exemples, pas des mesures de votre produit.
Tableau de spécifications
Spécifications: Norme: EN 1171 / EN 1092-2 · Taille (DN / PN): DN100 / PN16 · Matériau du corps: Fonte ductile
1 × Tableau de spécificationsRepère numéroté
1 Volant · 2 Chapeau · 3 Corps · 4 Bride (RF)
4 × Repère numérotéTexte
Pièces: 1 Volant · 2 Chapeau · 3 Corps · 4 Bride (RF)
1 × TexteSpécifications
Exemples de spécifications
Ces valeurs sont des exemples. Remplacez-les par les dimensions et les spécifications vérifiées de votre produit.
Données figurant sur l’image
- Longueur hors tout
- 300 mm
- Hauteur hors tout
- 470 mm
- Ø extérieur de bride
- 220 mm
- Taille (DN / PN)
- DN100 / PN16
Dimensions3
| Annotation | Valeur |
|---|---|
| Longueur hors tout | 300 mm |
| Hauteur hors tout | 470 mm |
| Ø extérieur de bride | 220 mm |
Tableau de spécifications1
| Annotation | Valeur |
|---|---|
| Spécifications | |
| Norme | EN 1171 / EN 1092-2 |
| Taille (DN / PN) | DN100 / PN16 |
| Matériau du corps | Fonte ductile |
| Type de face | Face surélevée (RF) |
| Épaisseur de bride | 19 mm |
| Trous de boulons (nb × Ø) | 8 × Ø19 mm |
| Cercle de perçage (PCD) | 180 mm |
| Température de service | -10 ~ 120 °C |
| Fluides | Eau, huile, gaz |
Repère numéroté4
| Annotation | Valeur |
|---|---|
| 1 | Volant |
| 2 | Chapeau |
| 3 | Corps |
| 4 | Bride (RF) |
Texte1
| Annotation | Valeur |
|---|---|
| Pièces | 1 Volant · 2 Chapeau · 3 Corps · 4 Bride (RF) |
Mode d’emploi
De l’exemple à votre produit
- 01
Ouvrez le modèle
Ouvrez cet exemple modifiable dans l’éditeur SizeMarker.
- 02
Ajoutez votre photo
Remplacez l’image et ajustez les repères à votre produit.
- 03
Vérifiez et exportez
Saisissez les dimensions et spécifications réelles, vérifiez chaque annotation et exportez.
FAQ
Questions fréquentes
Que montre ce modèle de vanne à opercule ?
Il indique une longueur hors tout de 300 mm, une hauteur hors tout de 470 mm et un Ø extérieur de bride de 220 mm, regroupe la norme, la taille DN/PN, le matériau du corps et les données de boulonnage dans un tableau de spécifications, et numérote quatre pièces, du volant à la bride.
Puis-je utiliser la photo de ma vanne ?
Oui. Ouvrez le modèle dans SizeMarker, remplacez la photo, placez chaque repère sur votre produit et modifiez les valeurs, les libellés et les styles. Vérifiez chaque valeur par rapport à votre produit avant d’exporter.
Puis-je utiliser ces valeurs pour mon produit ?
Non. Les dimensions, les normes et les données de boulonnage sont des exemples. Saisissez les mesures et les spécifications que vous avez vérifiées pour votre vanne.
