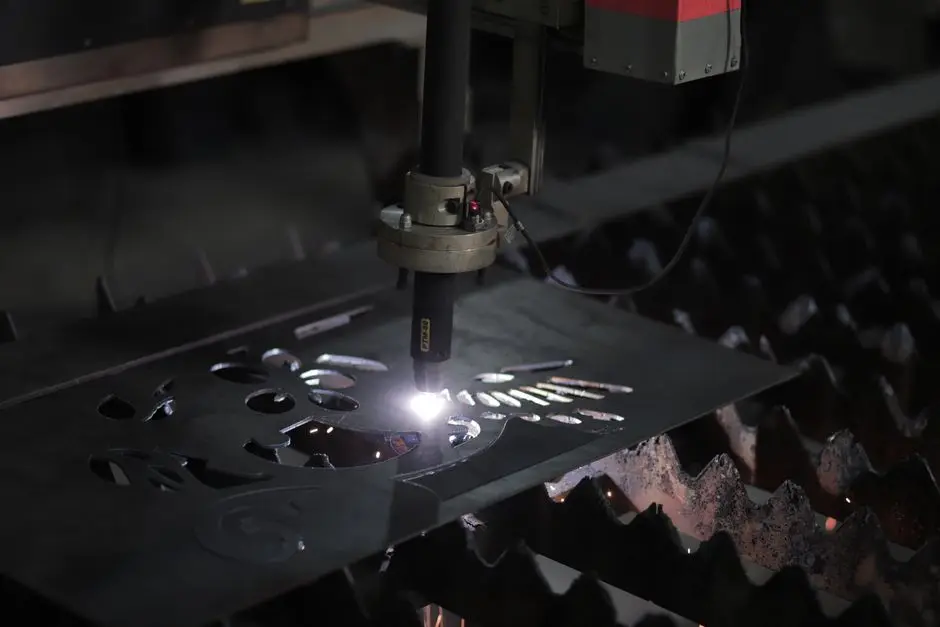

공급업체 열 곳에 "16게이지"를 물어보면 서로 다른 두께 네 개가 돌아옵니다. 판금 게이지 mm 환산은 어떤 금속인지를 함께 말해야만 성립합니다. 16게이지는 연강에서 1.52mm, 아연도금강판에서 1.61mm, 스테인리스에서 1.59mm, 알루미늄에서 1.29mm입니다. 숫자 하나 안에 25%의 편차가 숨어 있고, 그 부담은 우리 공장이 아니라 바이어의 레이저 절단기 위에 떨어집니다.
판금 게이지는 중량표에서 물려받은 오래된 색인 번호이지 두께 단위가 아닙니다. 같은 게이지 번호라도 금속이 달라지면 대응하는 밀리미터 값이 달라집니다. 그래서 국경을 넘는 견적서라면 밀리미터를 앞에, 게이지 번호는 뒤에 두어야 합니다. 아예 빼는 편이 나을 때도 많습니다.
판금 게이지 mm 환산: 아무도 나란히 놓지 않는 네 개의 표
인터넷에 있는 게이지 환산표는 대부분 한 열만 보여줍니다. 흔히 쓰는 네 가지를 나란히 놓아야 문제가 드러납니다.
| 게이지 | 연강(MSG) | 아연도금강판 | 스테인리스 | 알루미늄(B&S) |
|---|---|---|---|---|
| 26 | 0.455 mm | 0.551 mm | 0.475 mm | 0.404 mm |
| 24 | 0.607 mm | 0.701 mm | 0.635 mm | 0.511 mm |
| 22 | 0.759 mm | 0.853 mm | 0.795 mm | 0.643 mm |
| 20 | 0.912 mm | 1.006 mm | 0.953 mm | 0.813 mm |
| 18 | 1.214 mm | 1.311 mm | 1.270 mm | 1.024 mm |
| 16 | 1.519 mm | 1.613 mm | 1.588 mm | 1.291 mm |
| 14 | 1.897 mm | 1.994 mm | 1.984 mm | 1.628 mm |
| 12 | 2.657 mm | 2.753 mm | 2.779 mm | 2.052 mm |
| 11 | 3.038 mm | 3.134 mm | 3.175 mm | 2.304 mm |
| 10 | 3.416 mm | 3.510 mm | 3.571 mm | 2.588 mm |
두 가지가 눈에 띕니다. 첫째, 번호가 거꾸로 갑니다. 게이지 숫자가 클수록 판이 얇습니다. 둘째, 판이 두꺼워질수록 네 열이 서로 벌어집니다. 26게이지에서 알루미늄과 아연도금의 차이는 0.15mm지만, 10게이지에서는 0.92mm입니다. 바이어가 "10게이지"라고 쓰면서 강판을 생각하는데 우리가 알루미늄으로 견적을 내면, 그가 원가를 계산한 판보다 4분의 1 얇은 제품을 제시한 셈이 됩니다.
왜 번호 하나가 네 가지 두께를 뜻하는가
이 배경은 알아둘 만합니다. 어떤 숫자를 믿어야 하는지가 여기서 나오기 때문입니다.
강판 게이지는 두께표가 아니라 중량표입니다
미국의 Manufacturers' Standard Gauge(제조업자 표준 게이지)는 각 게이지 번호에 제곱피트당 중량을 배정합니다. 기준은 두께 1인치당 제곱피트 41.82파운드입니다. 두께는 중량에서 계산되어 나온 결과이지, 처음부터 규정된 값이 아닙니다. 간격이 불규칙해 보이는 이유도 여기 있습니다. 애초에 깔끔한 밀리미터 값이 되도록 설계된 적이 없습니다.
더 오래된 US Standard Gauge는 연방법에 들어가 있습니다. 1893년 3월 3일 법률이며 현재 미국 연방법전 제15편 제206조에 수록되어, 철 및 강의 박판·후판에 대한 유일한 법정 표준 게이지를 연철의 제곱피트당 중량으로 정의합니다. 19세기의 중량 색인이 21세기의 발주서 안에서 살아남은 것입니다.
아연도금은 아연층만큼 값이 더해집니다
아연도금강판은 자기 표를 따로 씁니다. 각 게이지 번호는 소지 강판 두께에 아연 피막분 0.0037in(0.094mm)을 더한 값입니다. 위 표를 확인해 보십시오. 16게이지 소지는 0.0598in, 16게이지 아연도금은 0.0635in이고, 차이는 정확히 도금 여유분입니다. 여기서는 도금 부착량 등급도 중요합니다. ASTM A653/A653M은 용융아연도금강판을 다루며 G60, G90 같은 부착량 기호를 규정합니다. 아연량이 달라지면 완성 두께도 달라집니다.
스테인리스와 알루미늄은 강판 표를 쓴 적이 없습니다
스테인리스에는 별도의 게이지 계열이 있고, 스테인리스 평판 제품의 두께 공차는 게이지 표가 아니라 ASTM A480/A480M에서 나옵니다. 북미에서 알루미늄은 보통 Brown & Sharpe(미국 와이어 게이지, AWG) 계열로 표기되는데, 이는 선재 인발용으로 설계된 등비수열입니다. 인발용 수열과 강재 중량표가 일치할 이유가 없고, 실제로도 일치하지 않습니다.
결론은 포스트잇 한 장에 들어갑니다. 게이지는 이름이고, 밀리미터는 측정값입니다.
견적서에 실제로 써야 할 내용
게이지가 라벨일 뿐이라는 점을 받아들이면 수정은 기계적입니다. 우리 사무실을 떠나는 모든 판 두께에는 세 가지가 붙어 있어야 합니다. 수치, 공차, 그리고 그 공차를 규정한 표준입니다.
| 견적서의 약한 표기 | 바이어가 바로 쓸 수 있는 표기 |
|---|---|
| 16 ga steel | 1.5mm 냉연강판, ±0.13mm, EN 10131 |
| 1.6 mm alu | 1.6mm 알루미늄 5052-H32, ±0.10mm, EN 485-4 |
| 18 ga stainless | 1.27mm 스테인리스 304 2B, ±0.10mm, ASTM A480/A480M |
| 20 ga galv sheet | 1.0mm 용융아연도금, Z275(G90), ±0.09mm, EN 10346 |
무엇이 바뀌었는지 보십시오. 공칭 수치가 밀리미터로 옮겨졌고, 공차가 생겼고, 표준 이름이 바이어의 엔지니어에게 그 공차의 출처를 알려줍니다. 이 세 항목을 읽을 줄 아는 바이어는 우리에게 메일을 보낼 필요가 없습니다.
한 가지 습관을 더 권합니다. 게이지 환산값을 보기 좋은 숫자로 반올림하지 말고, 실제로 압연할 공칭 두께로 견적하십시오. 1.5mm를 공급한다면 1.5mm라고 쓰십시오. 그것을 "16게이지"라고 부르는 순간, 바이어는 자기 책상 위 환산표를 펴서 1.588mm를 기대하게 됩니다. 0.088mm 차이는 사진에서는 보이지 않지만 절곡기 위에서는 아주 잘 보입니다.
도면에서 숫자가 틀어지는 지점
두께 분쟁은 사양서에서 시작되는 경우가 드뭅니다. 이미지에서 시작됩니다. 절곡된 금속 패널 사진만 봐서는 벽 두께가 1.2mm인지 1.6mm인지 아무도 알 수 없고, 눈은 판정을 내려주지 않습니다.
확실한 해법은 실측한 숫자를 이미지 위, 그 숫자가 가리키는 모서리에 올려두는 것입니다. 실제 판 끝에서 지시선을 뽑고, 밀리미터 값을 쓰고, 옆에 공차를 붙이고, 소재 표기를 같은 블록에 넣습니다. 카탈로그를 장식하는 이미지와 구매 엔지니어가 그대로 인용할 수 있는 산업용 스펙 도면의 차이가 여기서 갈립니다. 실제 모서리에 스냅되어 실측 값을 이미지에 고정하는 소프트웨어는 구조상 이 부분을 틀리지 않습니다. 반면 AI 이미지 생성 도구가 렌더링된 패널 옆에 그럴듯한 "1.5mm"를 그려 넣으면, 그것은 아무도 측정하지 않은 숫자이고 숫자가 없는 것보다 나쁩니다.
같은 원칙이 도면의 다른 숫자에도 적용됩니다. 굽힘 반경, 홀 피치, 엣지 거리. 이 값들이 도면에 어떻게 자리 잡을지 아직 표준화하지 않았다면, 금속 제품 사양 표기 방법이 배치를 다루고, 수출용 강재 형강 치수 표기가 같은 발주서에서 판재 옆에 놓이는 압출재·압연 형강을 다룹니다.
견적 전 두께 체크리스트
판금 견적이 회사 밖으로 나가기 전에 한 번씩 확인하십시오.
- 두께를 밀리미터로 표기(분수가 아닌 소수), 인치는 괄호 안에만
- 소재와 조질·재질 등급 명시(냉연강판, 304 2B, 5052-H32, 용융아연도금 Z275)
- 공차는 "표준에 따름"이 아니라 ± 수치로 명시
- 그 공차를 규정한 표준 이름을 기재(ASTM A480, EN 10131, EN 10346, EN 485-4)
- 아연도금의 경우: 부착량 기호(Z275 / G90)를 제시하고, 두께가 도금 포함인지 아닌지 명확히 표기
- 게이지 번호를 쓴다면 밀리미터 값 뒤 괄호 안에만 등장 — 단독 표기는 금지
- 도면의 두께 값이 사양표와 같은 값, 같은 자릿수인지 확인
- 바이어가 준 게이지 번호는 원가 계산 전에 서면으로 밀리미터 값과 대조해 확인
돈을 아껴주는 것은 마지막 줄입니다. 바이어 RFQ에 "14게이지"라고 적혀 있으면 이렇게 회신하십시오. "당사 견적에서 14게이지 = 연강 1.90mm입니다. 스테인리스 1.98mm를 의미하신 것이라면 확인 부탁드립니다." 메일 2분이 두께가 틀린 패널 한 컨테이너보다 낫습니다.
확실한 부분과 회색지대
이 내용이 전부 확정된 규칙은 아닙니다. 그런 척하다가 공급업체가 신뢰를 잃습니다.
확실함: 공차 표준입니다. ASTM A480/A480M, EN 10131, EN 10346은 수치 한계를 담은 공개 문서이며, 제철소는 충족하거나 충족하지 못하거나 둘 중 하나입니다.
관행: 게이지 표 자체입니다. Manufacturers' Standard Gauge와 아연도금강판 게이지는 널리 통용되고 널리 공개된 업계 관행이지 법이 아닙니다. 예외는 1893년 US Standard Gauge로, 이것은 법이지만 현대 판재에 실제로 쓰는 사람은 거의 없습니다.
시장마다 다름: 바이어가 어떤 체계를 떠올리는지입니다. 북미 바이어는 반사적으로 게이지 번호를 꺼냅니다. 유럽과 대부분의 아시아 바이어는 밀리미터로 일하며, 게이지 번호는 잘못 번역하기 쉬운 외국어 단어처럼 취급합니다. 영국의 오래된 도면에는 표준 와이어 게이지(SWG)가 남아 있기도 한데, 이것은 다섯 번째 표이고 위의 네 표 어느 것과도 맞지 않습니다.
자주 묻는 질문
16게이지가 18게이지보다 두꺼운가요?
두껍습니다. 게이지 번호는 거꾸로 갑니다. 숫자가 작을수록 판이 두껍습니다. 연강 기준 16게이지는 1.52mm, 18게이지는 1.21mm이므로 16게이지가 약 25% 두껍습니다.
판금 게이지를 mm로 어떻게 환산하나요?
금속 종류를 모르면 환산할 수 없습니다. 도금 없는 강판은 Manufacturers' Standard Gauge 표, 도금 강판은 아연도금강판 게이지 표, 스테인리스는 스테인리스 게이지 표, 알루미늄은 Brown & Sharpe(AWG) 표를 사용합니다. 16게이지라면 각각 1.519mm, 1.613mm, 1.588mm, 1.291mm입니다.
판금 게이지는 스테인리스와 연강이 동일한가요?
동일하지 않습니다. 스테인리스는 별도 게이지 계열을 씁니다. 16게이지에서 차이는 1.588mm 대 1.519mm입니다. 전화 통화로는 넘어갈 만큼 작지만, 공칭값 ±0.10mm 공차로 판정하는 입고 검사에서는 떨어질 만큼 큽니다.
판금 견적에는 어떤 두께 공차를 제시해야 하나요?
임의로 만든 숫자가 아니라 그 제품을 관장하는 표준의 공차를 제시하십시오. 1.5mm 냉연강판은 EN 10131 기준 대체로 ±0.13mm 수준이고, 스테인리스 평판 제품은 ASTM A480/A480M을 따릅니다. 공차 옆에는 항상 표준 이름을 적어, 바이어의 품질관리 팀이 어떤 한계값으로 검사할지 알 수 있게 하십시오.
해외 바이어에게는 게이지 번호를 완전히 없애야 하나요?
밀리미터를 주된 값으로 쓰고, 게이지로 사고하는 바이어를 위해 게이지 번호를 괄호 안에 넣으십시오. 완전히 없애면 북미 고객이 혼란스러워하고, 게이지를 앞세우면 나머지 전부가 혼란스러워합니다.
