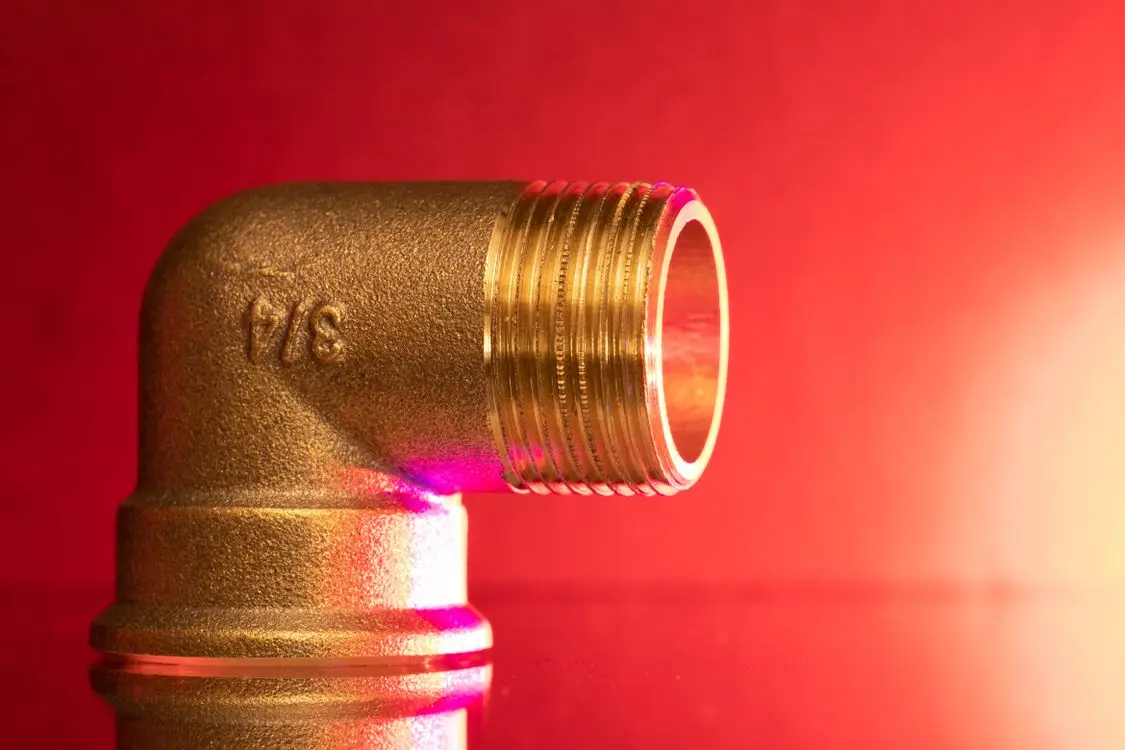

NPT oder BSP Gewinde: erst verschraubt, dann undicht

NPT oder BSP Gewinde ist das seltene Spezifikationsproblem, das die Montage besteht und im Betrieb versagt. Bei 1/2 Zoll und 3/4 Zoll laufen beide Gewinde mit 14 Gängen pro Zoll. Ein NPT-Außengewinde dreht sich in ein BSP-Innengewinde hinein, fühlt sich fest an und besteht die Sichtprüfung. Dann schwitzt es, weil die Flankenwinkel um fünf Grad auseinanderliegen und nur die Gewindespitzen überhaupt tragen.

Das ist der ganze Fehler. Gleiche Steigung, anderes Profil, keine Dichtung. Unten steht der Bemaßungsblock, der ihn verhindert — Feld für Feld — und dazu, wie man ein Gewinde bestimmt, wenn nur das Teil vorliegt.

Die Vorlage für die Gewindebemaßung

Jeder Gewindeanschluss und jedes Fitting sollte auf einer Zeichnung, einem Datenblatt oder einem Produktbild diese acht Felder tragen. Die meisten tragen zwei.

Feld 1 — Gewindenorm und Bezeichnung

Nicht „1/2 Zoll BSP". Schreiben Sie die Bezeichnung, die die Norm selbst verwendet:

Die Buchstaben R / Rc / Rp / G tragen eine Information, die „BSP" allein vernichtet — nämlich, ob das Gewinde kegelig oder zylindrisch ist. Und genau das entscheidet, wo abgedichtet wird.

Feld 2 — Kegelig oder zylindrisch, ausgeschrieben

Redundant zu Feld 1 — und die Zeile trotzdem wert. Ein kegeliges Gewinde dichtet an den Gewindeflanken. Ein zylindrisches Gewinde dichtet an den Gängen überhaupt nicht — es hält die Verbindung zusammen, während ein Dichtring oder eine Scheibe abdichtet. Wer einen zylindrischen Anschluss erhält und ihn wie einen kegeligen einbaut, zieht so lange an, bis etwas reißt.

Feld 3 — Gänge pro Zoll

Schreiben Sie die Zahl hin. Das ist das Feld, das eine Fehlpaarung aufdeckt, bevor jemand Metall zerspant:

Lesen Sie die beiden „Ja"-Zeilen genau — das sind die gefährlichen Größen. Bei 1/4 und 3/8 klemmt eine Fehlpaarung nach ein, zwei Umdrehungen, und jemand geht der Sache nach. Bei 1/2 und 3/4 fügt sie sich sauber und geht in den Versand.

Feld 4 — Flankenwinkel des Gewindeprofils

60° beim NPT, 55° beim BSP. Eine Zeile — und die Unverträglichkeit wird für jeden explizit, der die Zeichnung liest:

• NPT: 60° Flankenwinkel, flache/scharfe Spitzen und Gründe
• BSP (BSPT wie BSPP): 55° Whitworth-Profil, gerundete Spitzen und Gründe

Weil die Spitzen unterschiedlich geformt sind, trägt selbst eine Paarung mit identischem TPI an den falschen Flächen. Allein der Unterschied von 5° verhindert einwandfreies Paaren und Abdichten, wenn die beiden Familien gemischt werden.

Feld 5 — Außendurchmesser

Das Maß, das im Prüfbereich jede Diskussion beendet, weil es sich selbst dort unterscheidet, wo das TPI gleich ist:

Beachten Sie, wie die Differenz mit wachsender Größe schrumpft. Bei 1 Zoll trennen die beiden sechs Tausendstel Zoll — mit dem Messschieber erfassbar, für die Hand unsichtbar.

Feld 6 — Dichtprinzip

Sagen Sie, wie die Verbindung abdichten soll, denn davon hängt ab, was im Karton liegt:

• NPT — dichtet an den Gewindeflanken, mit PTFE-Band oder Gewindedichtmittel. Zu festes Anziehen oder zu viel Dichtmittel kann selbst zur Leckage führen.
• BSPT (R/Rc) — die kegeligen Gewinde verkeilen sich; die Verbindung ist steif und benötigt bei korrekter Fertigung kein Dichtmittel.
• BSPP (G) — zylindrisch; braucht einen Bonded-Seal-Dichtring oder eine Scheibe an der Planfläche. Legen Sie ihn dem Fitting bei, sonst improvisiert der Kunde.

Feld 7 — Anschlusstiefe und Planansenkung

Bei einem Innengewindeanschluss in einem Gussteil oder einem Steuerblock geben Sie die nutzbare Gewindetiefe und den Durchmesser der Planansenkung an. Ein Dichtring hat ohne Planfläche keinen Sitz, und ein Gewinde, das aufsetzt, bevor es dichtet, ist eine Leckage mit Drehmomentschlüssel dran.

Feld 8 — Werkstoff und Beschichtung

Gewindetoleranzklasse und Schichtdicke verändern die tatsächliche Passung. Ein stark beschichtetes NPT-Außengewinde in einem ebenfalls beschichteten Innengewinde kann klemmen, bevor es dichtet.

Zwei ausgefüllte Beispiele

Anschluss an einem Hydraulik-Steuerblock, europäischer Markt:
Anschluss: G 1/2 nach ISO 228-1, zylindrisch, Whitworth 55°, 14 TPI, Außen-Ø 0.825 in, dichtet über Bonded-Seal-Scheibe an Planansenkung ⌀28 mm, nutzbare Gewindetiefe 14 mm, Stahl, Zink-Nickel beschichtet. Dichtring wird mitgeliefert.

Fitting für eine nordamerikanische Baugruppe:
Außengewinde: 1/2-14 NPT nach ASME B1.20.1, kegelig, 60°-Profil, Außen-Ø 0.840 in, dichtet an den Flanken mit PTFE-Band (2–3 Lagen), Edelstahl 316, unbeschichtet.

Keiner der beiden Sätze lässt sich auf zwei Arten liefern. Vergleichen Sie das mit „1/2 BSP", das sich auf vier Arten liefern lässt.

NPT oder BSP Gewinde bestimmen, wenn nur das Teil vorliegt

Manchmal fehlt ausgerechnet die Zeichnung. Drei Schritte, in dieser Reihenfolge:

1. Außendurchmesser mit dem Messschieber messen. Mit der Tabelle aus Feld 5 abgleichen. Das allein trennt NPT und BSP in den kleinen Größen, wo die Differenz 0.019–0.022 in beträgt.
2. Gänge über einen Zoll zählen oder eine Gewindelehre ansetzen. Kommen 19 statt 18 heraus oder 28 statt 27, halten Sie BSP in der Hand. Kommen 14 heraus, sagt dieser Schritt nichts — weiter zu Schritt 3.
3. Kegeligkeit und Spitzenform prüfen. Legen Sie ein Lineal an die Gewindespitzen: NPT und BSPT verjüngen sich über die Einschraublänge sichtbar, BSPP läuft zylindrisch. Unter der Lupe wirken NPT-Spitzen flach und scharf, BSP-Spitzen gerundet.

Schritt 1 und 3 sind die, die die Fälle 1/2 und 3/4 Zoll klären — genau dort, wo die Zählmethode eine falsche Entwarnung gibt.

Die Vorlage an Ihr Produkt anpassen

• Ventile und Fittings im Marktplatzvertrieb: Die Bezeichnung gehört in den Titel, nicht nur in die Datentabelle — R 1/2 und 1/2-14 NPT werden von Einkäufern, die genau wissen, was sie brauchen, als wörtliche Zeichenfolge gesucht.
• Maschinen mit mehreren Anschlüssen: Nummerieren Sie die Anschlüsse auf der Zeichnung und geben Sie jedem seine eigene Bemaßungszeile. Ein pauschales „alle Anschlüsse BSP" ist der Weg, auf dem eine Maschine mit einem Anschluss endet, den niemand anschließen kann.
• Produkte für den US- und den EU-Kanal: Veröffentlichen Sie die beiden Varianten als getrennte Artikel mit getrennten Bildern. Ein in einer Fußnote erwähnter Adapter übersteht das Beschaffungssystem des Kunden nicht.
• Alles mit zylindrischem Anschluss: Schreiben Sie in die Produktbeschreibung, ob der Dichtring beiliegt. Das ist die mit Abstand häufigste Nachfrage nach dem Kauf bei zylindrisch verschraubten Teilen.

Dasselbe Prinzip gilt für den Rohrkörper, auf dem das Gewinde sitzt — Rohr- und Fittingmaße erklärt, warum NPS, DN und Schedule aus demselben Grund drei getrennte Felder sind. Und auf der mechanischen Seite ist metrische und zöllige Schraubengewinde dieselbe Falle bei Schrauben: nah genug zum Fügen, nicht nah genug zum Halten.

Häufige Fragen

Kann man NPT und BSP zusammen verwenden?

Nein. Sie sind selbst bei 1/2 und 3/4 Zoll unverträglich, wo die Gangzahl identisch ist, weil NPT ein 60°-Profil mit flachen Spitzen ist und BSP ein 55°-Whitworth-Profil mit gerundeten. Die Paarung fügt sich, wirkt fest und wird im Betrieb undicht. Keine Menge Dichtmittel gleicht einen Flankenwinkelunterschied aus.

Wie unterscheide ich NPT und BSP durch Messen?

Messen Sie zuerst den Außendurchmesser — bei 1/4 in steht NPT mit 0.540 in gegen 0.518 in beim BSPT, ein Unterschied, den der Messschieber sofort erfasst. Zählen Sie dann die Gänge: NPT hat bei 1/4 und 3/8 18 TPI, BSP dort 19. Bei 1/2 und 3/4 Zoll haben beide 14 TPI — dann greifen Sie auf Außendurchmesser und Spitzenform zurück.

Was ist der Unterschied zwischen BSPT und BSPP?

BSPT (R außen, Rc innen) ist kegelig und dichtet an den Gewindegängen selbst. BSPP (G) ist zylindrisch — die Gänge halten nur die Verbindung, und abgedichtet wird über eine Bonded-Seal-Scheibe an der Planfläche. Beide nutzen das 55°-Whitworth-Profil; der Unterschied liegt also in der Kegeligkeit, nicht im Profil.

Was bedeutet R 1/2 auf einer Zeichnung?

Ein kegeliges BSP-Außengewinde der Nennweite 1/2 Zoll nach ISO 7-1 / BS EN 10226. Sein Gegenstück im Innengewinde ist Rc 1/2 (kegelig) oder Rp 1/2 (zylindrisch). Mit 1/2-14 NPT ist es nicht austauschbar, obwohl beide 14 Gänge pro Zoll haben.

Wie sollten Gewindeangaben auf einem Produktbild erscheinen?

Setzen Sie Bezeichnung, TPI und Außendurchmesser an das Gewinde, das sie beschreiben — Einkäufer filtern Listings am Bild, bevor sie ein Datenblatt öffnen, und ein frontal fotografierter Gewindeanschluss trägt überhaupt keinen Maßstab. Der gangbare Weg: jede Bemaßung an der gemessenen Geometrie des realen Anschlusses verankern und in der Größe exportieren, die Marktplatz oder Katalog verlangt, damit die Zahlen am Merkmal haften bleiben. Das ist eine Messaufgabe und keine Bildbearbeitung — und genau daran scheitern generative Bildwerkzeuge: Ein Modell rendert ein gestochenes „1/2 NPT" an einen Anschluss, den es nie gemessen hat, und bei einer druckführenden Verschraubung ist das eine Zahl, um die herum jemand eine Anlage baut. Gemessene Maße schlagen hier überzeugende — und wenn Sie vorher die Kostenseite sehen wollen, bevor Sie die Zeit pro Artikel investieren: Der Retourenkosten-Rechner beziffert, was eine Sendung mit falschem Gewinde aus der Marge nimmt.
